Brancher un interrupteur sur un fil

brancher un interrupteurVous souhaitez brancher un interrupteur sur un fil (celui d’une lampe de chevet ou de bureau par exemple) mais vous ne savez pas bien comment procéder sans faire d’erreurs. Ce petit guide va vous expliquer les étapes à suivre.

Qu’est-ce qu’un interrupteur ?
L’interrupteur est un appareillage qui, par basculement du levier, commande l’ouverture et la fermeture du circuit électrique. On s’en sert pour allumer ou éteindre un appareil électrique.

À quoi sert un interrupteur ?
Monté sur un fil souple, l’interrupteur permet de contrôler l’éclairage d’une lampe (de chevet ou de bureau) ou la mise en marche de tout autre appareil électrique.

Les types d’interrupteurs
Il y a deux types d’interrupteurs pour lampe (sur fil souple) : unipolaire et bipolaire.

    • L’interrupteur unipolaire permet de couper le courant sur l’un des deux fils électriques qui composent le fil méplat (électrique souple doublé). Il comporte deux connecteurs internes.
    • L’interrupteur bipolaire possède deux pôles de connexion (quatre connecteurs internes). Ce système permet de couper en même temps le courant électrique dans les deux sens. Même s’il est un peu plus compliqué à poser, l’interrupteur bipolaire a l’avantage d’être plus performant en matière de sécurité.

Matériel nécessaire

      • Un interrupteur unipolaire / bipolaire
      • Un fil électrique souple simple (pour interrupteur unipolaire) / doublé (pour interrupteur bipolaire)
      • Une pince coupante
      • Un cutter
      • Un tournevis
      • Une pince à dénuder

[widget_lead_enchantier]

1. Préparer le montage de l’interrupteur

      • Dévissez l’interrupteur et enlever le couvercle.
      • Choisissez l’emplacement de l’interrupteur sur le fil électrique.
      • Séparez, à l’aide du cutter, les gaines du fil électrique sans les abîmer.
      • Écartez-les à la main jusqu’à atteindre la longueur désirée.

2. Préparer les fils

Ensuite, il vous faudra préparer les fils et les dénuder (si vous avez un doute, consultez notre article sur la bonne façon de dénuder un fil électrique)

Si vous avez un interrupteur unipolaire :

      • Coupez un fil avec une pince coupante et laissez le deuxième intact.
      • Placez les fils dans l’interrupteur, pour déterminer l’espace que vous devez laisser entre les deux extrémités du fil que vous avez coupé.
      • Coupez le surplus (environ 1cm).

Si vous avez un interrupteur bipolaire :
– Coupez les deux fils avec une pince coupante.

Dénudez les extrémités du ou des fils électriques (2 à 3 mm), à l’aide d’une pince à dénuder. Enfin, torsadez les brins du fil dénudé.

3. Effectuer les branchements

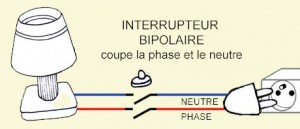

Il s’agit maintenant de raccorder correctement les fils à l’interrupteur. Suivi le schéma ci-dessous :

      • Dévissez les bornes de l’interrupteur (deux sur l’unipolaire et quatre sur le bipolaire).
      • Avec l’interrupteur unipolaire : Placez le fil qui n’a pas été coupé dans la place qui lui est réservée.
      • Insérez les extrémités du fil coupé dans les bornes de l’interrupteur. Pensez à aligner les couleurs des fils.
      • Veillez à bien insérer les fils dans l’interrupteur.
      • Serrez les vis des bornes jusqu’à ce que chaque fil soit bien maintenu

4. Remonter l’interrupteur

        • Remettez le couvercle de l’interrupteur et resserrez les vis de montage.
        • Branchez votre lampe et vérifiez si votre interrupteur fonctionne bien.

Voilà vous avez maintenant réussi à raccorder un interrupteur à votre lampe et vous pouvez l’éteindre et l’allumer sans avoir à brancher ou débrancher la prise.
